SOLO

SOLO

Výhody prístroje

  • Ručné 3D meracie rameno
  • Meranie až 25 metrov od kamery
  • Široké spektrum aplikácií
  • Kompaktné rozmery a jednoduché ovládanie
  • Porovnanie výsledkov s 3D modelom
  • Možnosť dvoch kamier pre väčšiu presnosť

Opis

Metronor SOLO je ručný prenosný merací systém, vhodný pre širokú škálu aplikácií. Je optimalizovaný na meranie objektov vzdialených 1 až 25 metrov od kamery (na požiadanie je možné merať ešte väčšie vzdialenosti). Systém sa skladá z dotykového svetelného pera, kamery so statívom a z notebooku so softvérom. Dotykové svetelné pero je napájané z batérie, je bezdrôtové a veľmi ľahké, takže meranie s ním nie je pre obsluhu nijako náročné a neobmedzuje ju v pohybe. Kameru nie je potrebné vyrovnávať, pretože je nulovým bodom systému vo všetkých stupňoch voľnosti.
Systém dokáže vyhodnotiť analýzu GD&T alebo porovnať výsledky s CAD modelom v reálnom čase. Je efektívnym nástrojom na zarovnávanie objektov vo všetkých stupňoch voľnosti, napríklad pri montáži bez prípravku.

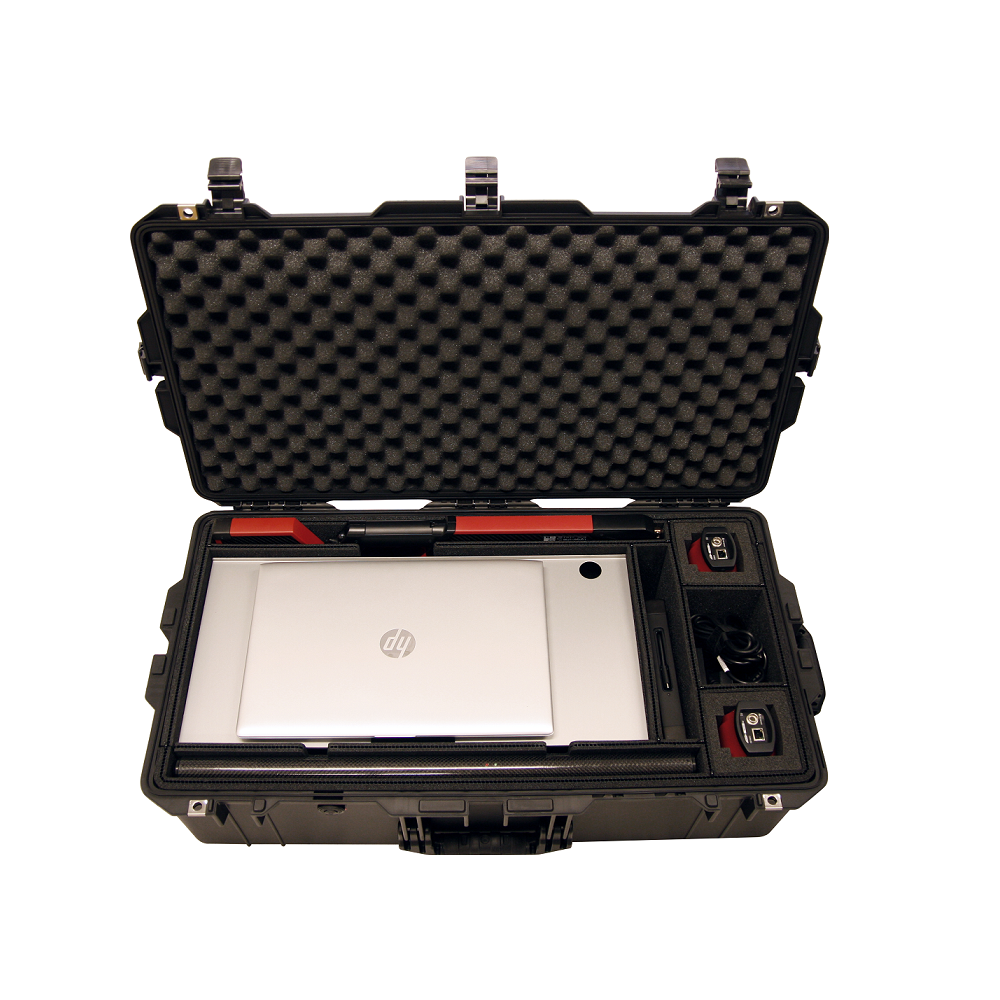

Všetky komponenty systému je možné zabaliť do prenosného kufra. Komponenty sú vytvorené stavebnicovo, a preto je prípadný upgrade systému veľmi jednoduchý. Nie je potrebné zaobstarať nový systém. Systém je možné jednoducho upgradovať na Metronor DUO, ktorý je zložený z dvoch kamier a dosahuje lepšiu 3D presnosti. Ďalším možným upgradom je dokúpenie ručného skenera M-SCAN 120.


Technická špecifikácia

SOLO
Merací rozsah [m] 1,5-25
Objem merania [m3] 2000
Presnosť – 3D meranie (v objeme do 1,5 x 1,5 x 1,5 m) [mm] ± 0,12
Presnosť – 3D meranie (v objeme do 3 x 3 x 3 m) [mm] ± 0,20
Presnosť merania 2D* [mm] 5 metrov od kamery  ± 0,16
10 metrov od kamery ± 0,21
20 metrov od kamery  ± 0,43

Presnosť rovnobežnosti (medzi dvoma rovinami s rozmermi 1000 mm)

0,0033°
Presnosť rovinnosti (pre rovinu veľkosti 2x2m2[mm] ± 0,06

*pre ľubovoľnú vzdialenosť dvoch bodov v pracovnom priestore o rozmere L [m]
