M-Scan 120

M-Scan 120

Výhody prístroje

  • Ručný prenosný 3D skener
  • Bez nutnosti používania nálepiek a sprejovania súčasti
  • Široké spektrum aplikácií
  • Skenovanie pomocou lasera s modrým svetlom
  • Celý systém sa zmestí do prenosného kufra
  • Možno dovybaviť dotykovým perom

Opis

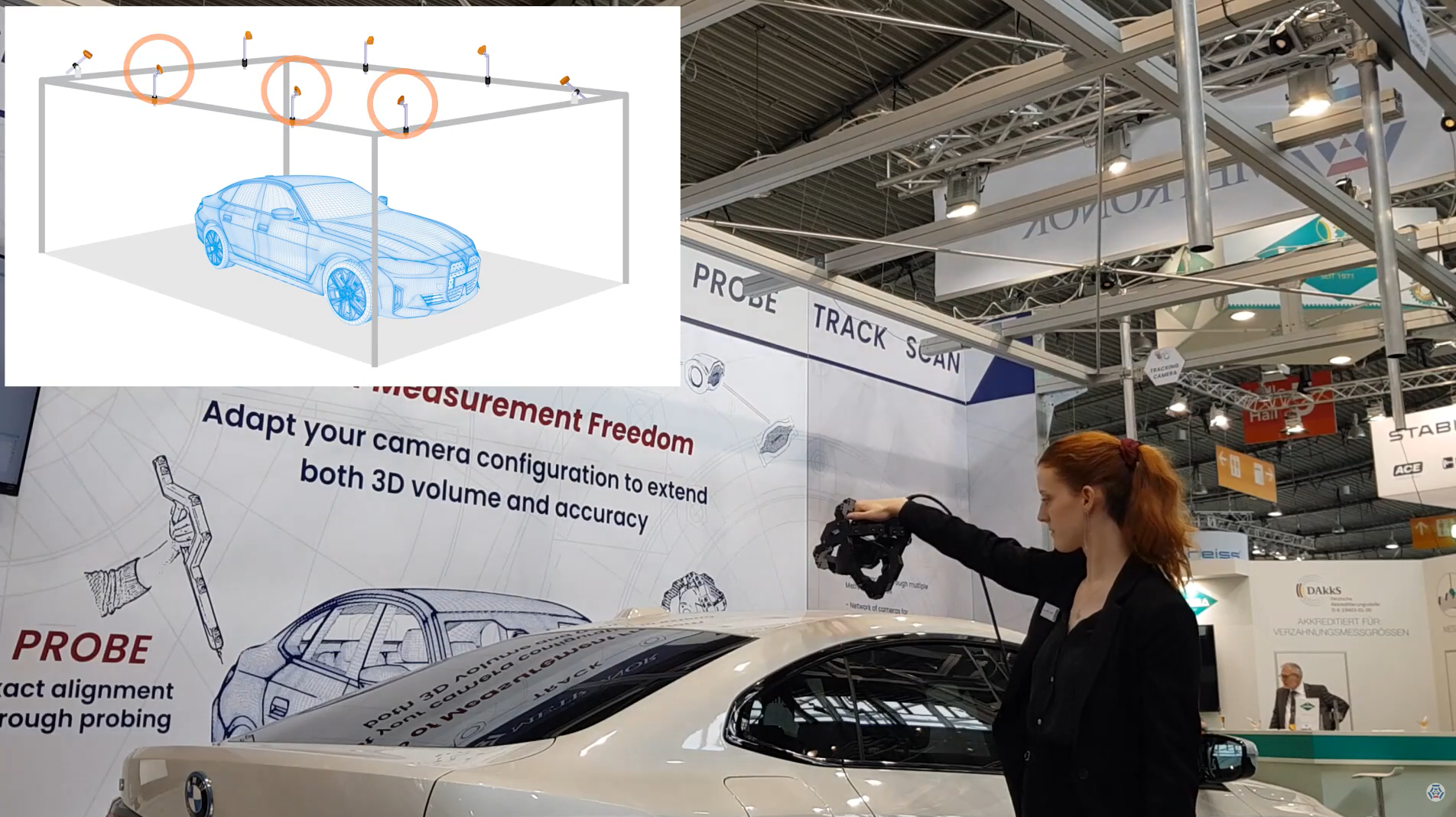

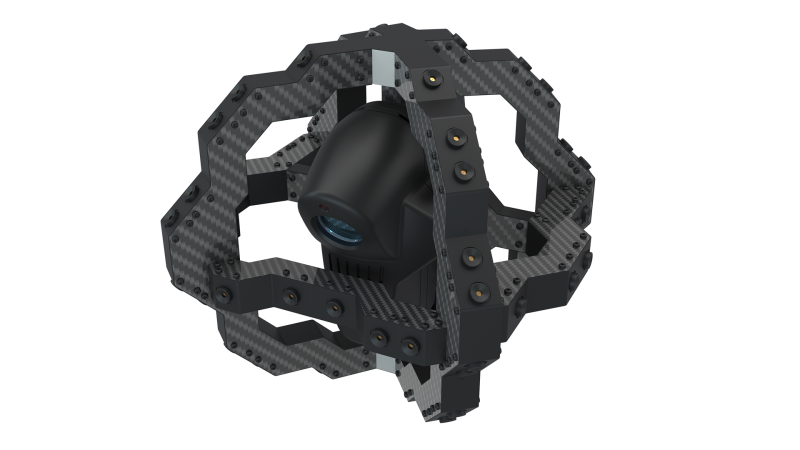

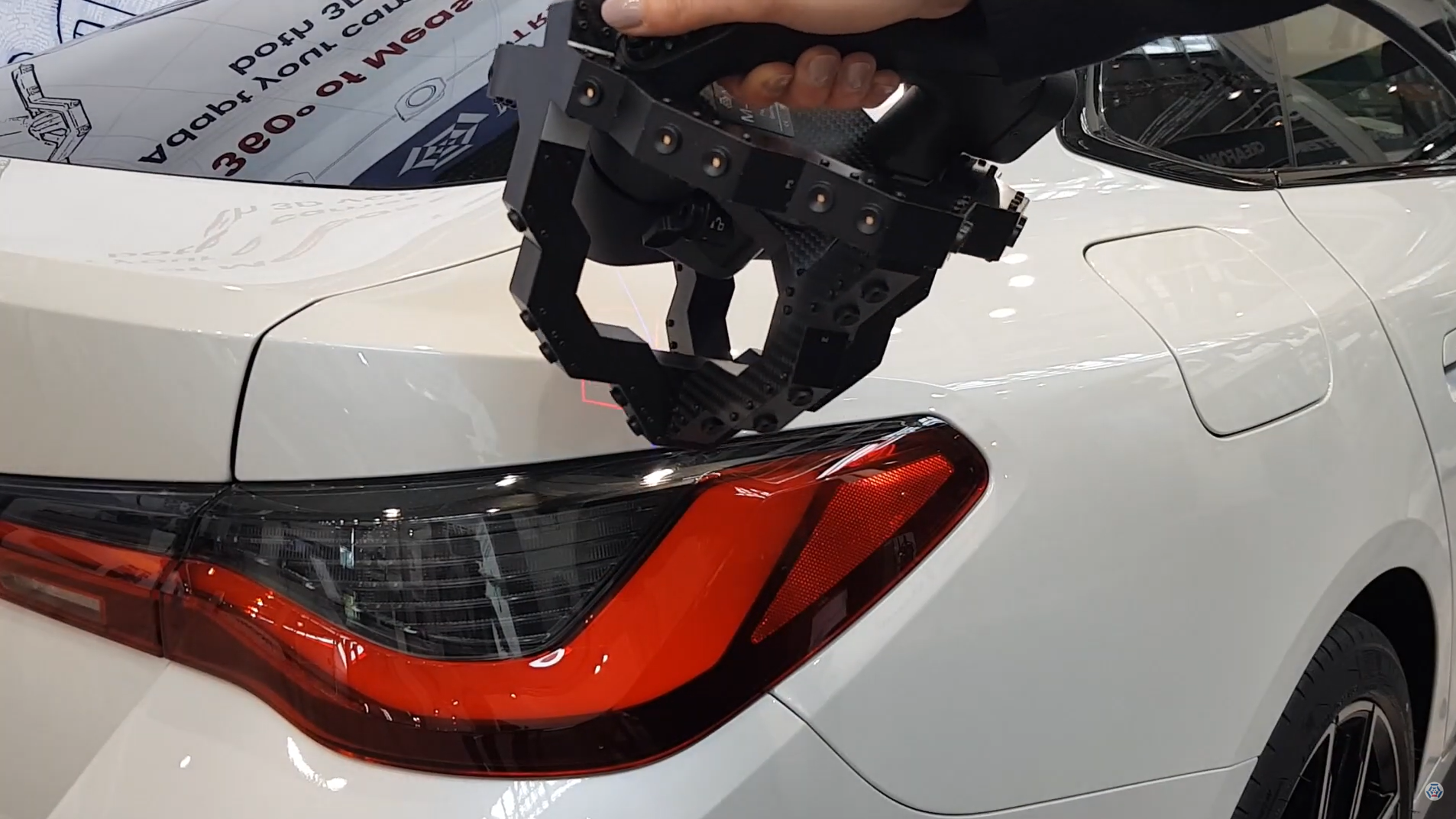

Metronor M-Scan 120 je prenosný skenovací 3D merací systém, ktorý kombinuje laser s modrým lúčom a elektro-optický navigačný systém, bez nutnosti pripravovať meraný diel pomocou značiek. Kamery sledujú aktívne body na ručnom skeneri a tým priebežne určujú polohu a orientáciu skenera. Ide o veľmi efektívnu alternatívu k bežným 3D skenovacím systémom. Systém sa skladá z dvoch kamier značky Nikon zaisťujúcich kontinuálne sledovanie, 3D ručného skenera a počítače s nainštalovaným softvérom. Na meranie skrytých oblastí je možné použiť dotykové svetelné pero.

Systém je kompaktný a zmestí sa do prenosného kufra. Komponenty sú vytvorené stavebnicovo, a preto je prípadný upgrade systému veľmi jednoduchý. Nie je teda potrebné zaobstarať nový systém. Na rozšírenie aplikácií je možné voliteľne ku skeneru prikúpiť dotykové svetelné pero, ktoré dokáže merať aj neviditeľné hrany.


Aplikácia systému

  • Prototypovanie
  • Reverzné inžinierstvo
  • Automobilový priemysel
  • Letectvo
  • Výrobný priemysel
  • Výroba energie
  • Ťažký priemysel
  • Ropný a plynárenský priemysel
  • Potrubie

Technická špecifikácia

M-Scan 120
Bodov v jednej šírke Až 2000
Šírka merania [mm] Až 120
Výška merania [mm] Až 100
Presnosť skenovania* [mm] ± (0,035 + L/70000)
Presnosť pri použití dotykového pera* [mm] ± (0,020 + L/70000)
Merací laser Modrý laser s vlnovou dĺžkou 450 nm

*L je meraná dĺžka v milimetroch.
