DUO

DUO

Výhody prístroje

  • Merací systém s veľkou variabilitou použitia
  • Dve kamery a svetelné pero
  • Možnosť využiť každú kameru osobitne
  • Vysoká presnosť
  • Rýchla príprava merania

Opis

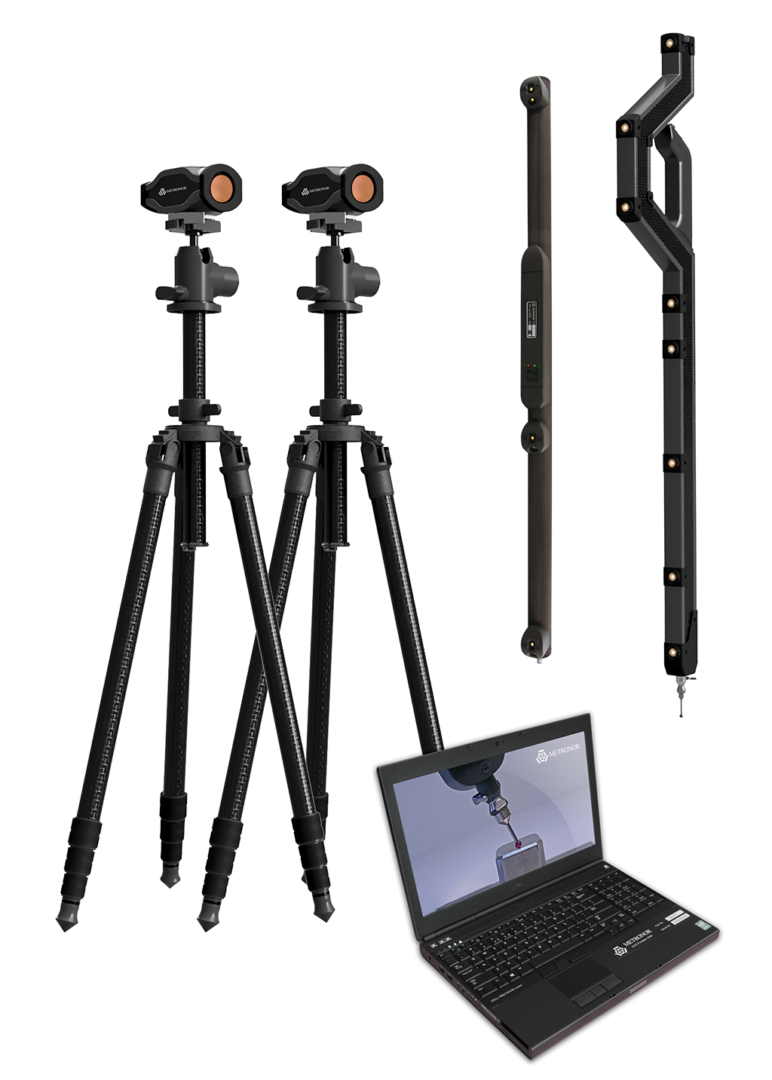

Systém Metronor DUO je prenosný merací systém. Systém sa skladá z dotykového svetelného pera, z dvoch kamier so statívom a z notebooku so softvérom. Vďaka dvom kamerám umožňuje merať väčšie spektrum výrobkov as vyššou presnosťou. Dotykové svetelné pero je napájané z batérie, je bezdrôtové a veľmi ľahké, takže meranie s ním nie je pre obsluhu nijako náročné a neobmedzuje ju v pohybe. Kamery nie je potrebné vyrovnávať, pretože sú nulovým bodom systému vo všetkých stupňoch voľnosti. Vďaka dvom kamerám je možné systém použiť pre väčšie spektrum výrobkov, a to s vyššou presnosťou.
Systém dokáže vyhodnotiť analýzu GD&T alebo porovnať výsledky s CAD modelom v reálnom čase. Je efektívnym nástrojom na zarovnávanie objektov vo všetkých stupňoch voľnosti, napríklad pri montáži bez prípravku.
Všetky komponenty systému je možné zabaliť do prenosného kufra. Komponenty sú vytvorené stavebnicovo, a preto je prípadný upgrade systému veľmi jednoduchý. Nie je tak potrebné kupovať nový systém. Pre väčší rozsah merania ide použiť iba jednu kameru.

Kamery a statívy

Kamery a statívy

Dotykové pero

Dotykové pero

Kufrík

Kufrík

Sada dotykov

Sada dotykov


Technická špecifikácia

DUO
Merací rozsah [m] 1,5-15
Presnosť – 3D meranie* [mm] ±  (0,02 + L/70000)
Meranie špecifických rozmerov (kolmosť, rovinnosť, súosovojsť) [mm] ± 0,04

*pre ľubovoľnú vzdialenosť dvoch bodov v pracovnom priestore o rozmere L [m]

×
