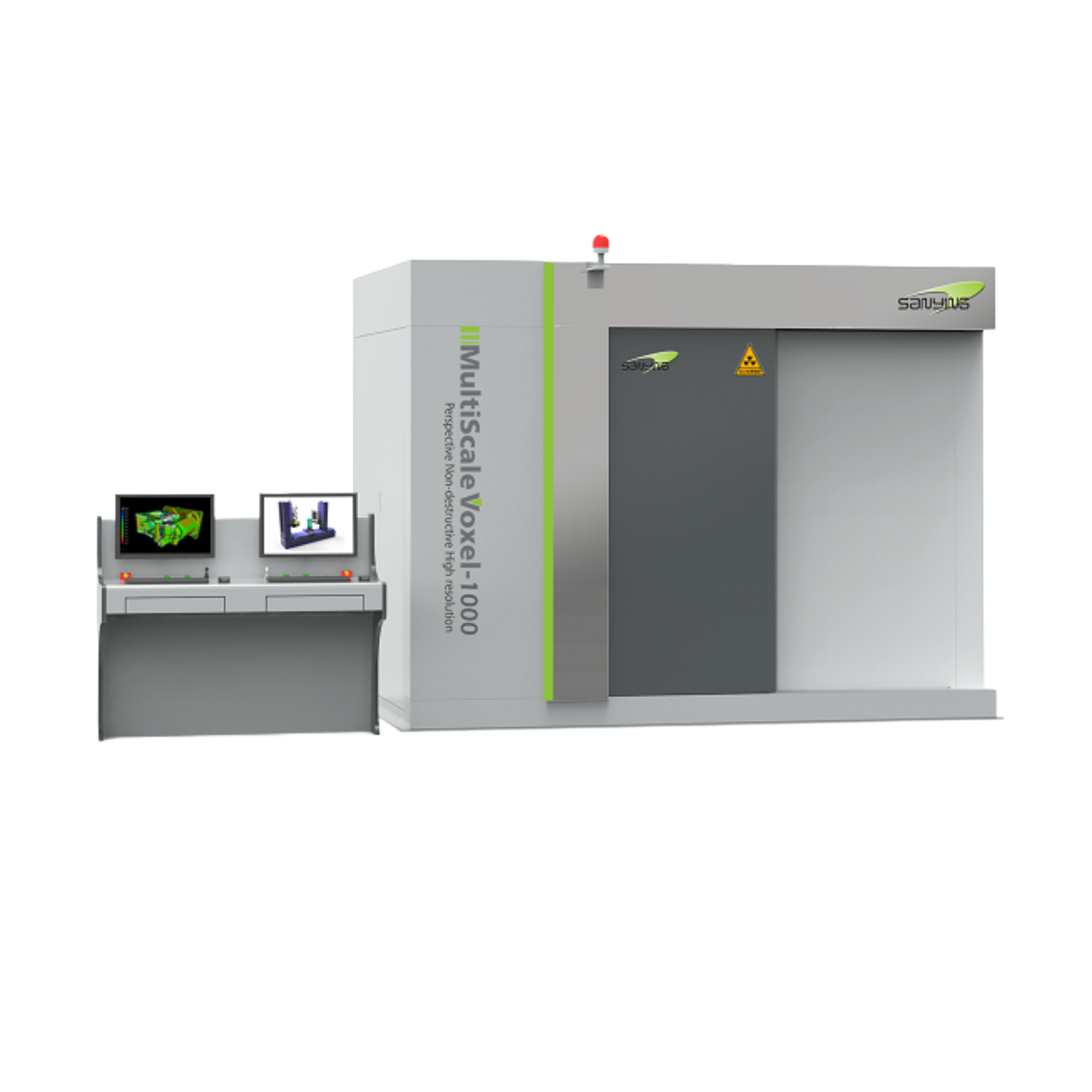

Industrial CT

Výhody prístroje

Vysokonapäťový röntgenový zdroj na snímanie hustých kovov
Disponuje rôznymi detektormi pre rôzne potreby
Podporuje špirálové a offsetové skenovanie pre väčšie objekty
Proces skenovania je jednoduchý s možnosťou dávkového testovania
Pokročilé algoritmy zabezpečujú vysokú kvalitu obrazu a detailnosť
Je ideálny na kontrolu kvality a reverznú analýzu vo výrobnom prostredí

Opis

Počítačová tomografia (CT) je nedestruktívne testovanie (NDT) vzoriek a kľúčový prostriedok nedestruktívneho hodnotenia (NDE). Čoraz častejšie nahrádza tradičnú metódu detekcie deštruktívnych rezov.

Počítačová tomografia presiahla rámec nedestruktívneho testovania v tradičnom zmysle slova. Technológia CT používaná v priemyselných počítačových tomografoch je prispôsobená širokému spektru odvetví.

Ide o rádiologickú metódu, ktorá pomocou röntgenového žiarenia umožňuje zobrazenie vnútorných a vonkajších častí.

S postupom času zohráva priemyselná počítačová tomografia čoraz dôležitejšiu úlohu ako meracie zariadenie. Výhodou oproti dotykovým alebo optickým systémom je, že namerané dáta sú zaznamenané komplexne a nedestruktívne.

Aplikácia systému

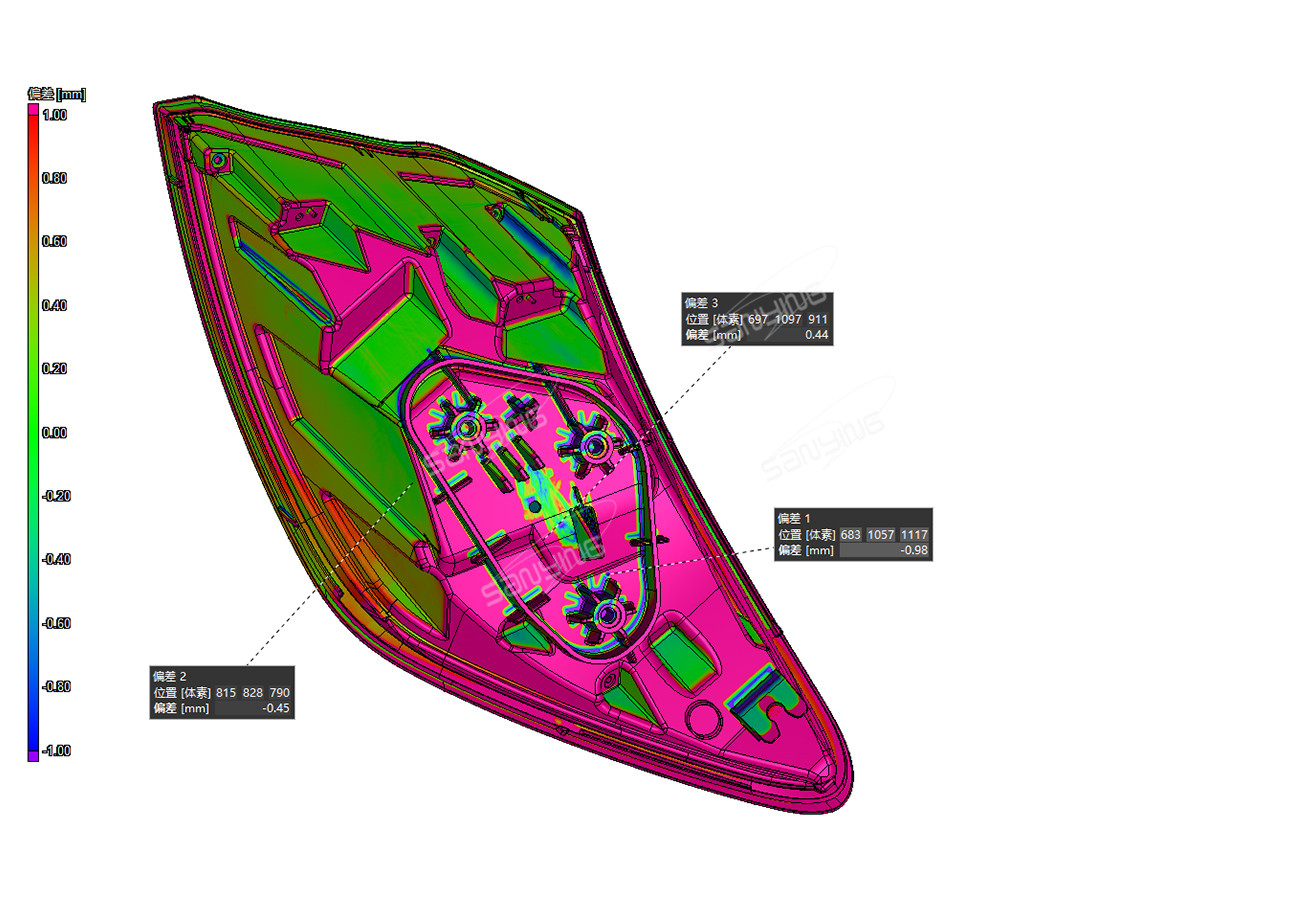

Porovnanie nominálnych a skutočných hodnôt, odchýlky od CAD modelu sú zobrazené farebným porovnaním.
Kontrola rozmerov jedným skenom možno kontrolovať presnosť rozmerov zložitých vnútorných aj vonkajších prvkov.

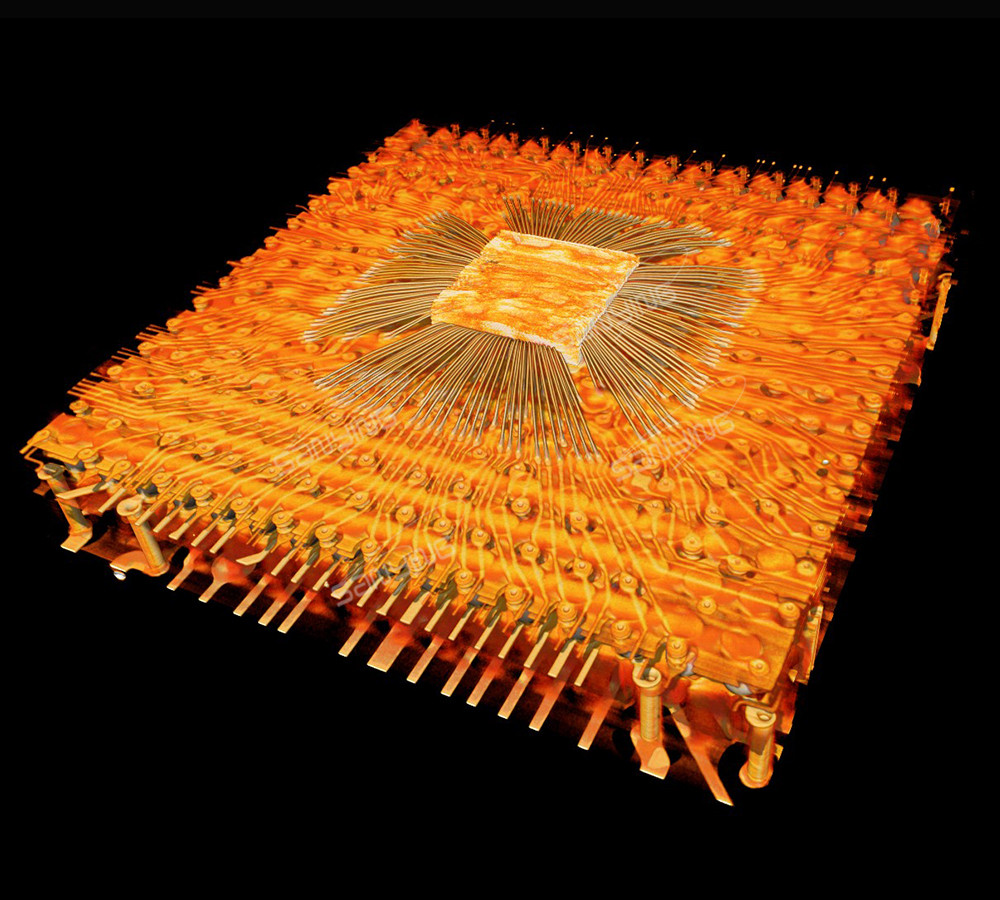

Elektronické testovanie defekty môžete rýchlo zistiť pomocou röntgenovania elektronických súčiastok, napr. dosiek s plošnými spojmi alebo batérií.
Kontrola spojovacích techník jedným skenom zistíte, či sú zvárané, spájkované, lepené či nitované spoje skutočne bezchybné.

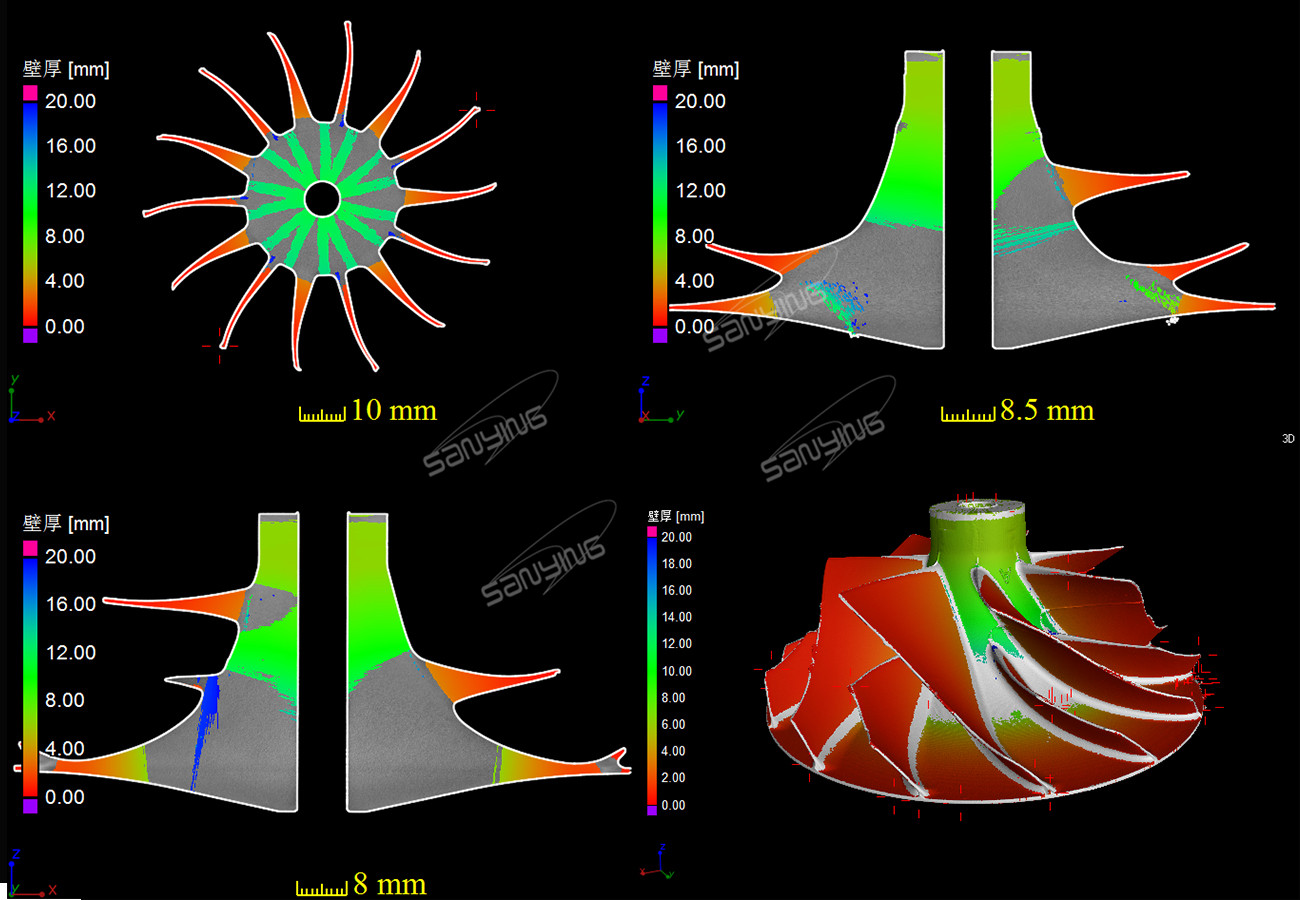

Analýza hrúbky steny

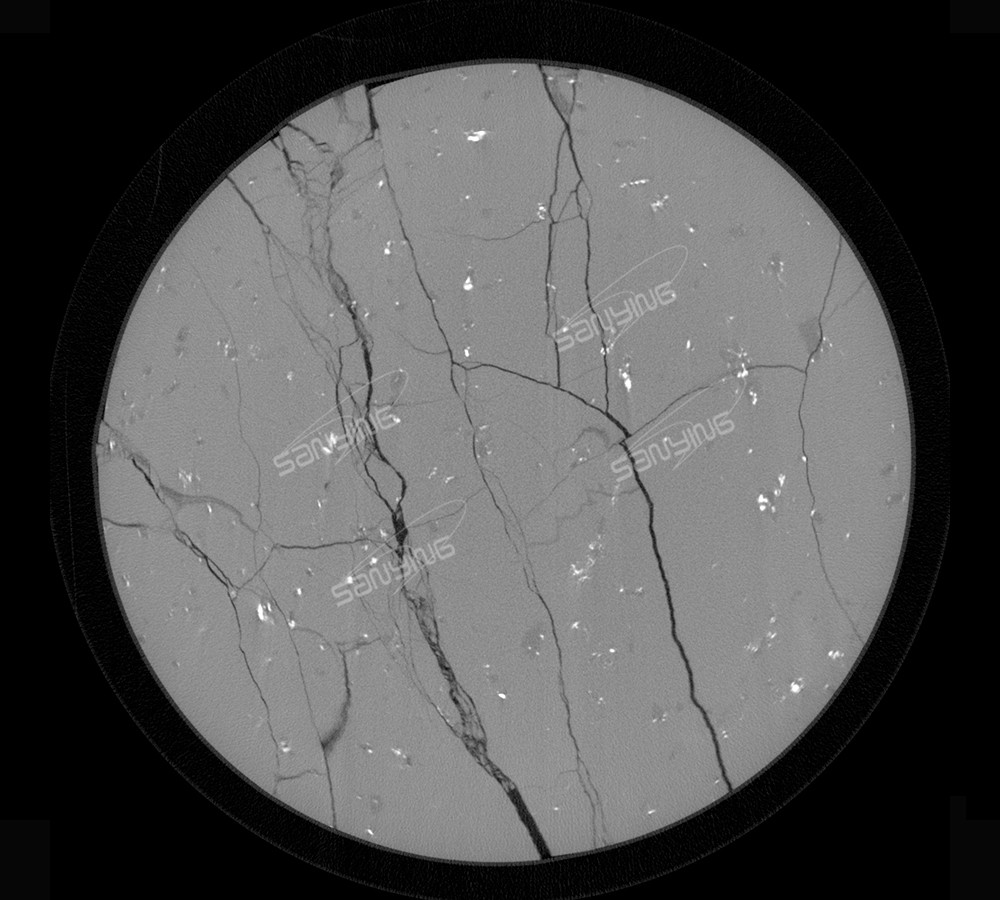

Štrukturálna analýza 3D charakterizácia štruktúry poskytuje dôležitý pohľad a prehľad vďaka röntgenovej mikroskopii s vysokým rozlíšením.

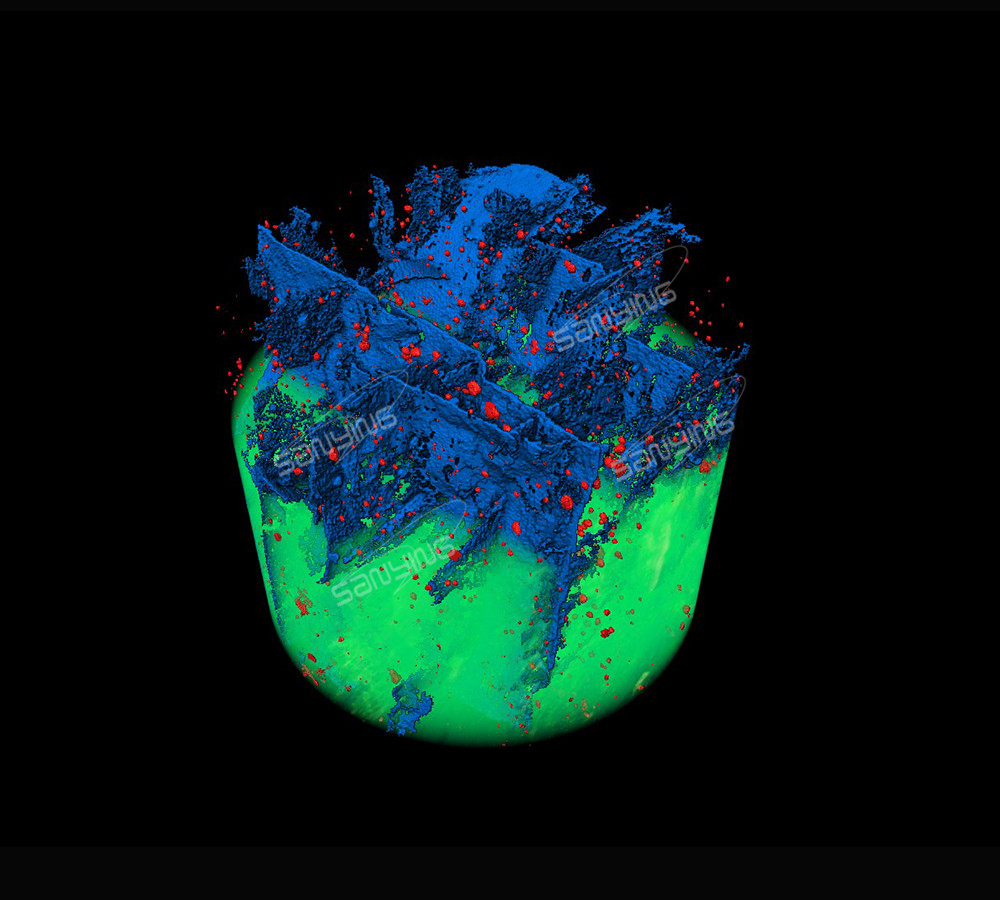

4D analýza pomocou 4D analýzy možno analyzovať správanie materiálov podliehajúcich vonkajším vplyvom, ako aj správanie v priebehu času.

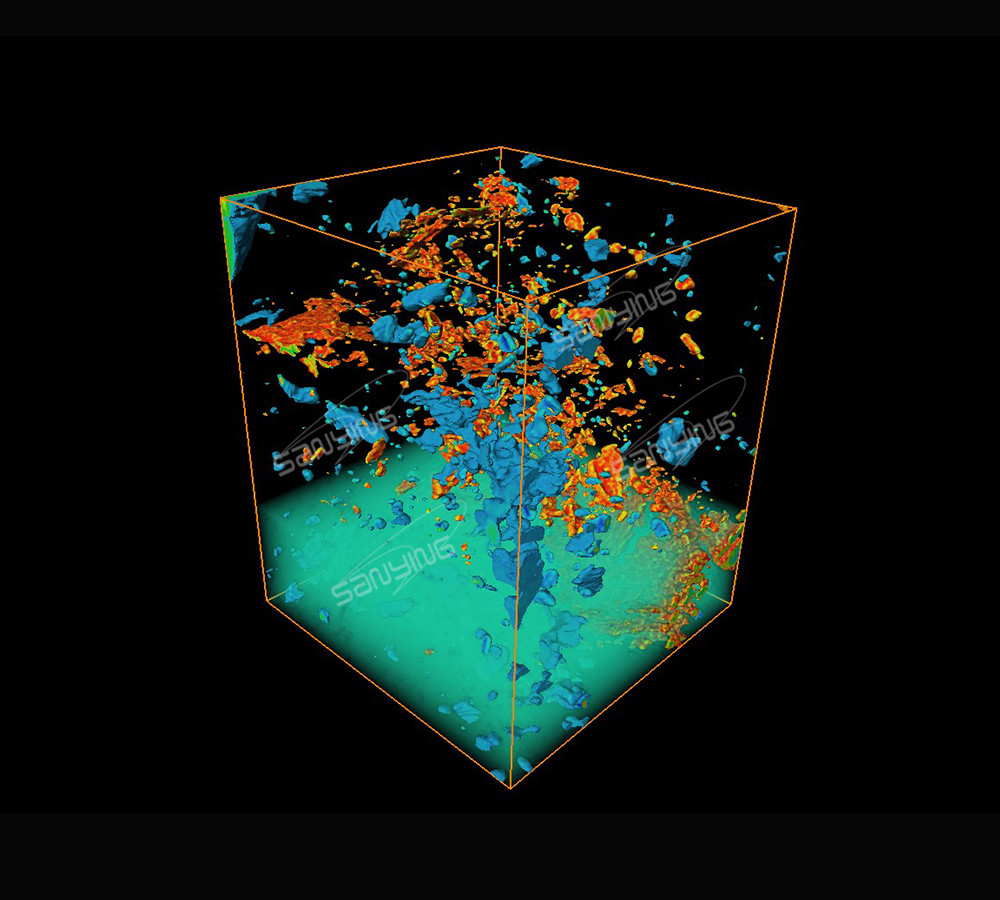

Analýza vláknových kompozitov analýza vláknových kompozitov vizualizuje 3D rozloženie a orientáciu rôznych prvkov kompozitného materiálu.
Analýza veľkosti a rozloženia zrna veľkosť a rozloženie zrna sú rozhodujúcimi faktormi pri určovaní tvrdosti a pevnosti, a preto je dôležité ich analyzovať.

Technická špecifikácia

Industrial CT	multiscaleVoxel-1000	multiscaleVoxel-2000
Oblasť merania [mm]	427x427	427x427
Maximálny rozmer vzorku [mm]	800x1100	800x1100
Maximálna hmotnosť vzorku [kg]	100	100
X-ray zdroj [KV]	600/500/450	600/500/450/300/240/225
Rozmery [mm]	3700x2300x2800	3700x2300x2800
Hmotnosť [kg]	35000-60000	35000-60000
