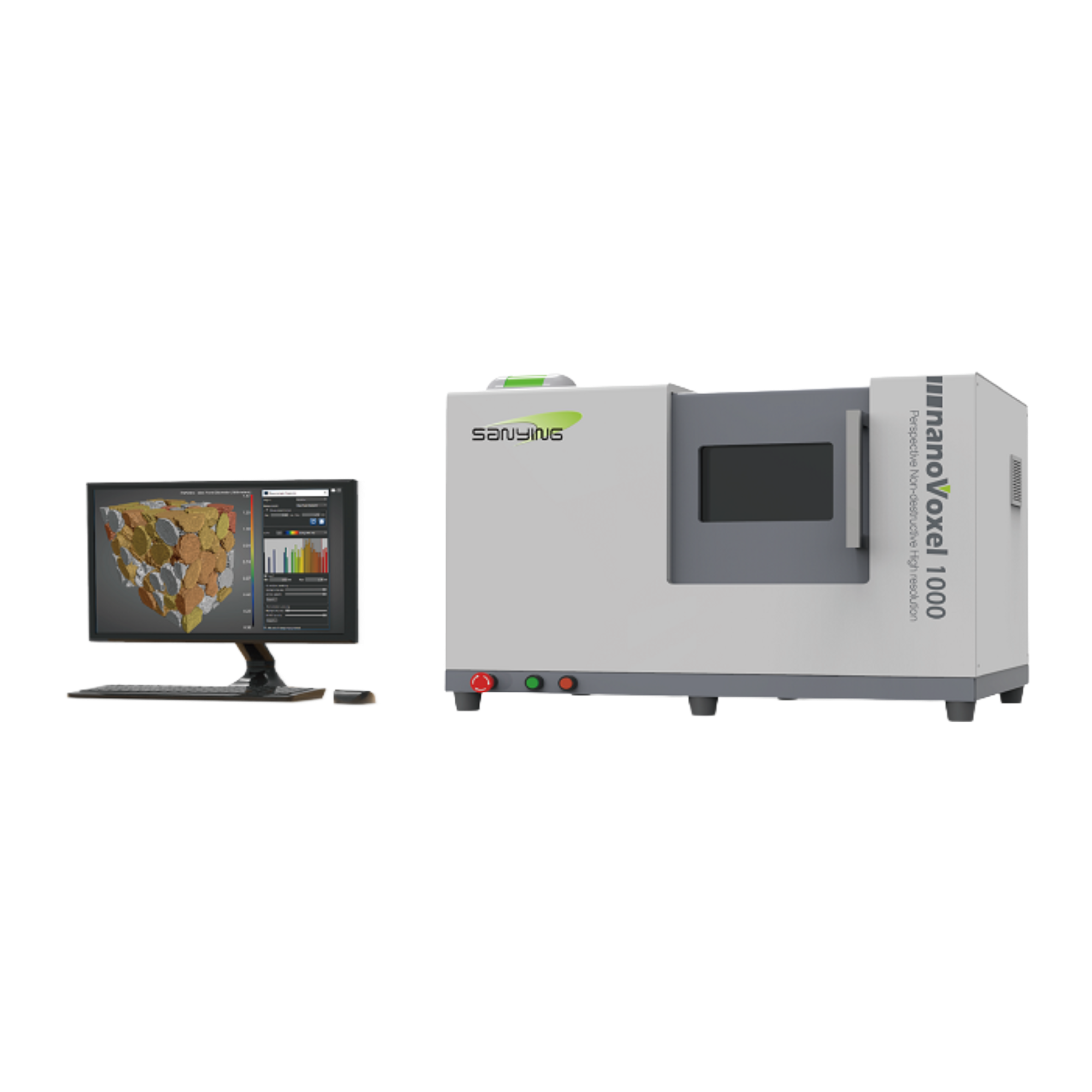

Micro CT

Micro CT

Výhody prístroje

  • Detailné rozlíšenie 300 nm pre presné zobrazenie
  • Kompaktný stolový dizajn vhodný do laboratórií
  • Rýchla a jednoduchá inštalácia bez špeciálnych požiadaviek
  • Ekonomické riešenie pre stredne husté vzorky
  • Utesnený röntgenový zdroj bez nutnosti údržby
Mám záujem

Opis

Počítačová tomografia (CT) je nedestruktívne testovanie (NDT) vzoriek a kľúčový prostriedok nedestruktívneho hodnotenia (NDE). Čoraz častejšie nahrádza tradičnú metódu detekcie deštruktívnych rezov.

Počítačová tomografia presiahla rámec nedestruktívneho testovania v tradičnom zmysle slova. Technológia CT používaná v priemyselných počítačových tomografoch je prispôsobená širokému spektru odvetví.

Ide o rádiologickú metódu, ktorá pomocou röntgenového žiarenia umožňuje zobrazenie vnútorných a vonkajších častí.

S postupom času zohráva priemyselná počítačová tomografia čoraz dôležitejšiu úlohu ako meracie zariadenie. Výhodou oproti dotykovým alebo optickým systémom je, že namerané dáta sú zaznamenané komplexne a nedestruktívne.

Micro CT

Sondy a príslušenstvo

Príslušenstvo

  • Porovnanie nominálnych a skutočných hodnôt, odchýlky od CAD modelu sú zobrazené farebným porovnaním.
  • Kontrola rozmerov jedným skenom možno kontrolovať presnosť rozmerov zložitých vnútorných aj vonkajších prvkov.
  • Elektronické testovanie defekty môžete rýchlo zistiť pomocou röntgenovania elektronických súčiastok, napr. dosiek s plošnými spojmi alebo batérií.
  • Kontrola spojovacích techník jedným skenom zistíte, či sú zvárané, spájkované, lepené či nitované spoje skutočne bezchybné.
  • Analýza hrúbky steny
  • Štrukturálna analýza 3D charakterizácia štruktúry poskytuje dôležitý pohľad a prehľad vďaka röntgenovej mikroskopii s vysokým rozlíšením.
  • 4D analýza pomocou 4D analýzy možno analyzovať správanie materiálov podliehajúcich vonkajším vplyvom, ako aj správanie v priebehu času.
  • Analýza vláknových kompozitov analýza vláknových kompozitov vizualizuje 3D rozloženie a orientáciu rôznych prvkov kompozitného materiálu.
  • Analýza veľkosti a rozloženia zrna veľkosť a rozloženie zrna sú rozhodujúcimi faktormi pri určovaní tvrdosti a pevnosti, a preto je dôležité ich analyzovať.

Technická špecifikácia

Micro CT nanoVoxel-1000 nanoVoxel-2000 nanoVoxel-3000 nanoVoxel-4000 nanoVoxel-5000
Oblasť merania [mm] 145x114 244x195 244x195 427x427 427x427
Maximálny rozmer vzorku [mm] 300x200 400x300 450x350 600x550 600x600
Maximálna hmotnosť vzorku [kg] 15 15 15 25/100 25/100
X-ray zdroj [KV] 110 150 240/225/190/160 300/240/225/190/160 300/240/225/190/160
Rozmery [mm] 900x500x660 1620x1100x1700  2460x1250x1950 2770x1440x2040 2770x1540x2040
Hmotnosť [kg] 500 2400 5000 7500 8000

×
