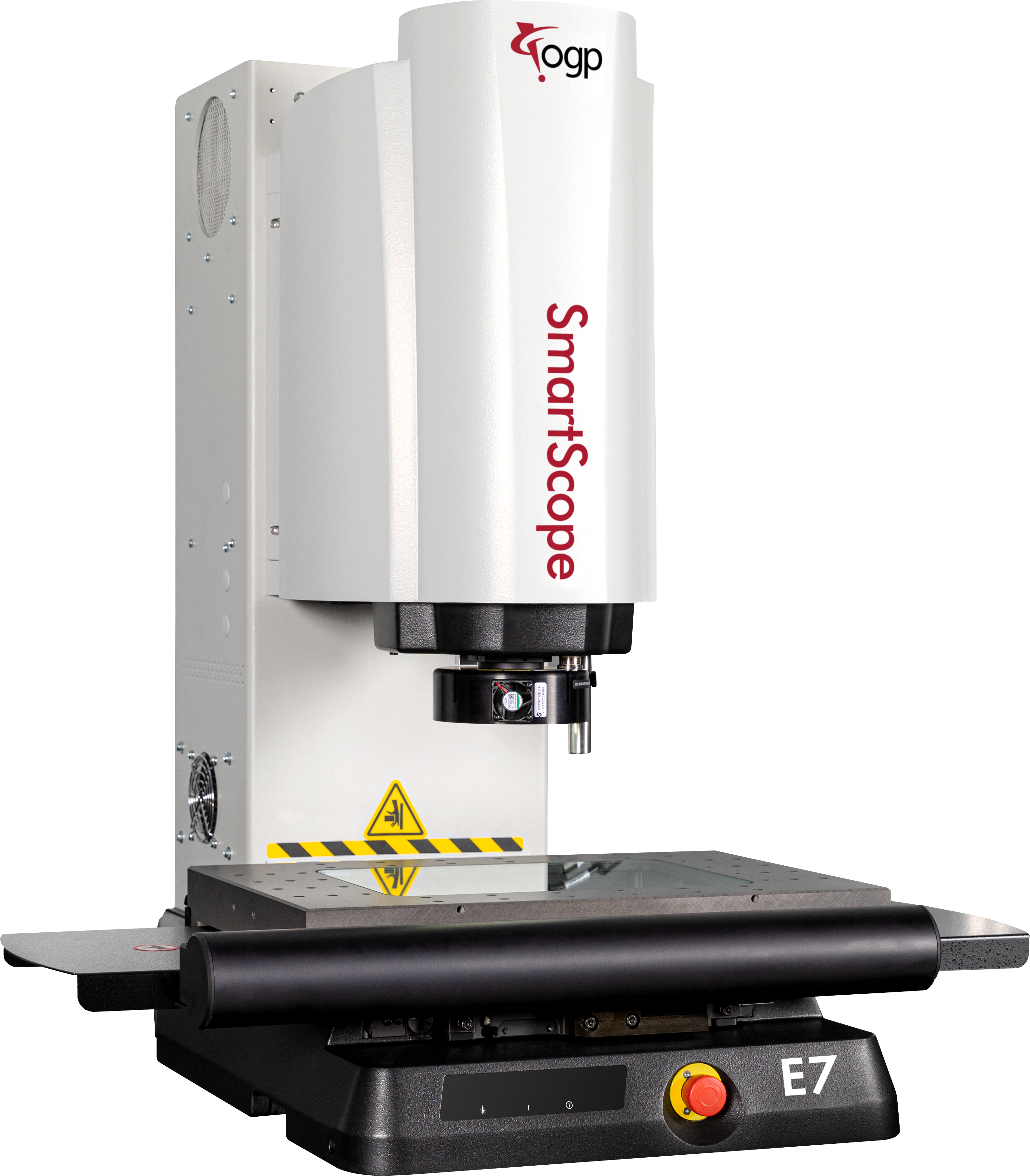

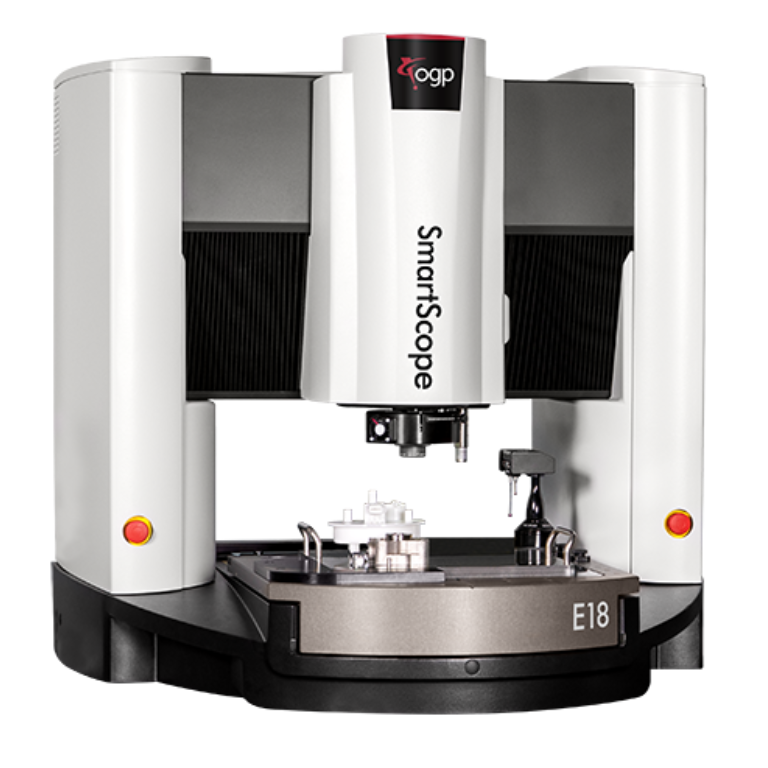

SmartScope rady E

SmartScope rady E

Výhody prístroje

  • Multisenzorový 3D merací prístroj
  • Merací systém za dostupnú cenu
  • Jednoduchý na obsluhu
  • Vysoká spoľahlivosť vďaka stabilnej konštrukcii
  • Vybaviteľný dotykovou sondou

Opis

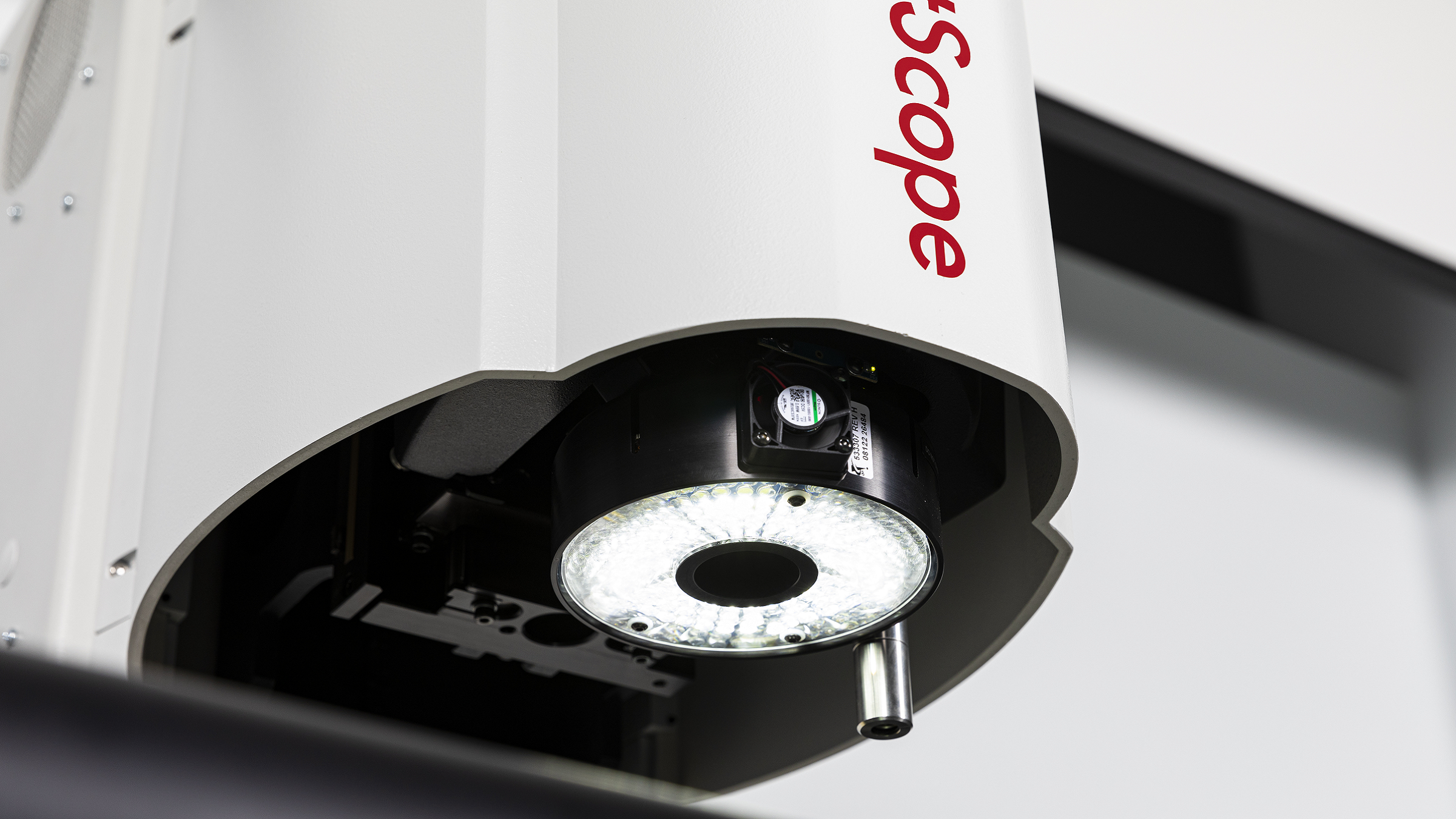

Rad prístrojov SmartScope E je vybavený inovatívnym optickým systémom IntelliCentric™ poskytujúcim ostrý obraz s vysokým rozlíšením aj pri malom zväčšení. V kombinácii s digitálnym zväčšením je systém schopný merať s veľkou presnosťou aj bez pohybu stolíka. Prístroj pracuje so spodným, osovým a programovateľným prstencovým osvetlením na zachytenie rôznych typov povrchov zo všetkých uhlov.

Tento rad prístrojov SmartScope E je možné dovybaviť dotykovou sondou TP20 a TP200 a rotačnou osou, sú tak ideálne pre celý rad aplikácií.

Merací softvér Measure-X ponúka širokú škálu programovateľného merania, vrátane rôznych typov vyhodnotenia, a to v užívateľsky prívetivom prostredí. Program je možné doplniť o ďalšie nástroje, ako je spracovávanie obrazu, automatické zaostrovanie, automatické odosielanie dát, vyhodnocovanie kontúr alebo doplňovanie ANSI/ISO tolerancií a vytvoriť tak plne funkčný softvér spĺňajúci najrôznejšie požiadavky.


Sondy a príslušenstvo


Aplikácia systému

  • Strojárstvo - Meranie obrábaných dielov, odliatkov, zvarencov, výliskov rôznych rozmerov a tvarov.
  • Automobilový priemysel - V automobilovom priemysle je vyžadované rýchle a presné meranie. OGP stroje zaručujú spoľahlivé meranie aj v podmienkach výrobného prostredia.
  • Výroba plastov - Meranie plastových dielov je veľkou výzvou, nadobúdajú rôzne tvary, farby a štruktúry. OGP prístroje ponúkajú ich efektívne meranie a to aj zložitých tvarov.
  • Energetika - Meranie súčastí ako sú solárne panely vyžaduje extrémne presné meracie prístroje.
  • Letecký a kozmický priemysel, chemický priemysel, inovácie a vývoj...

Technická špecifikácia

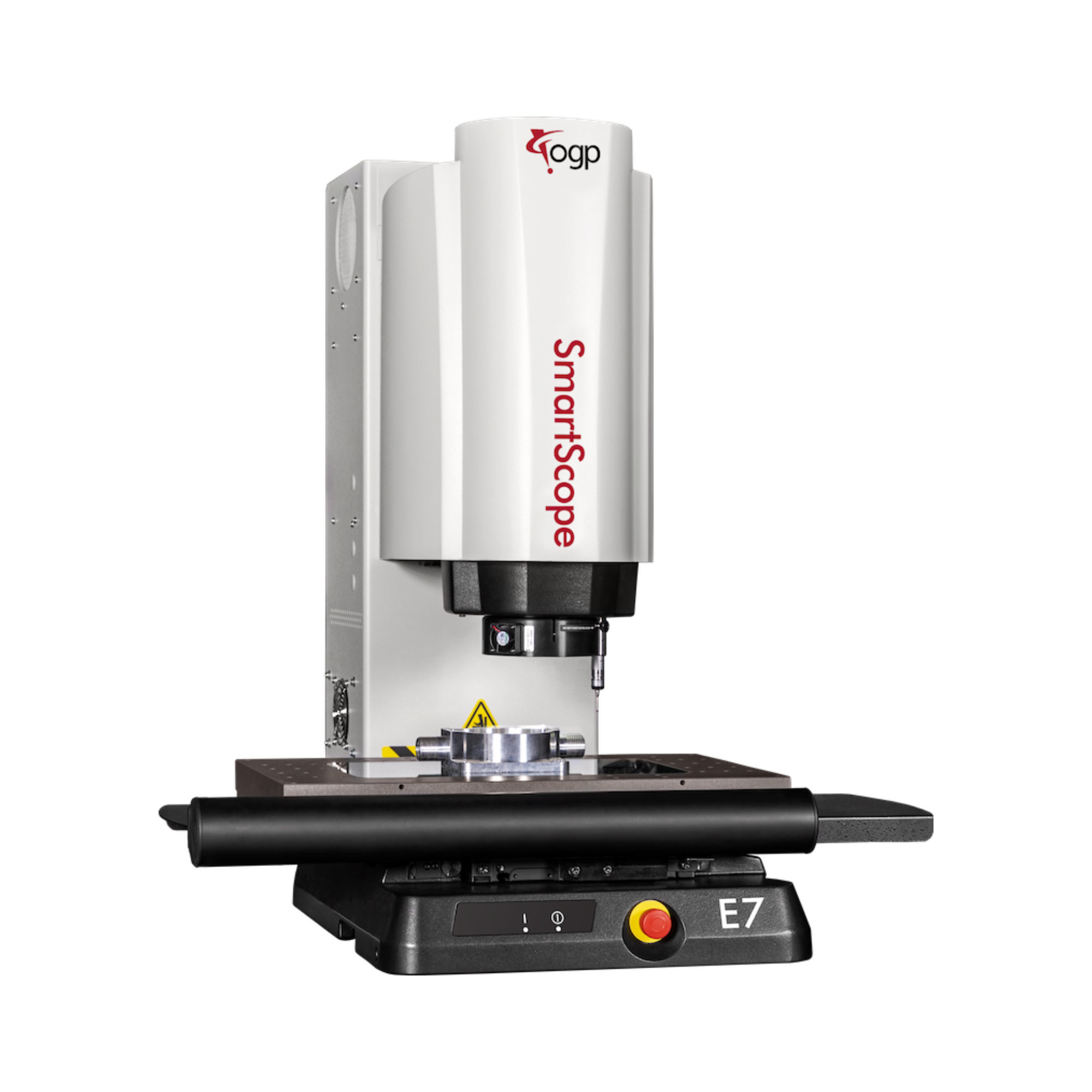

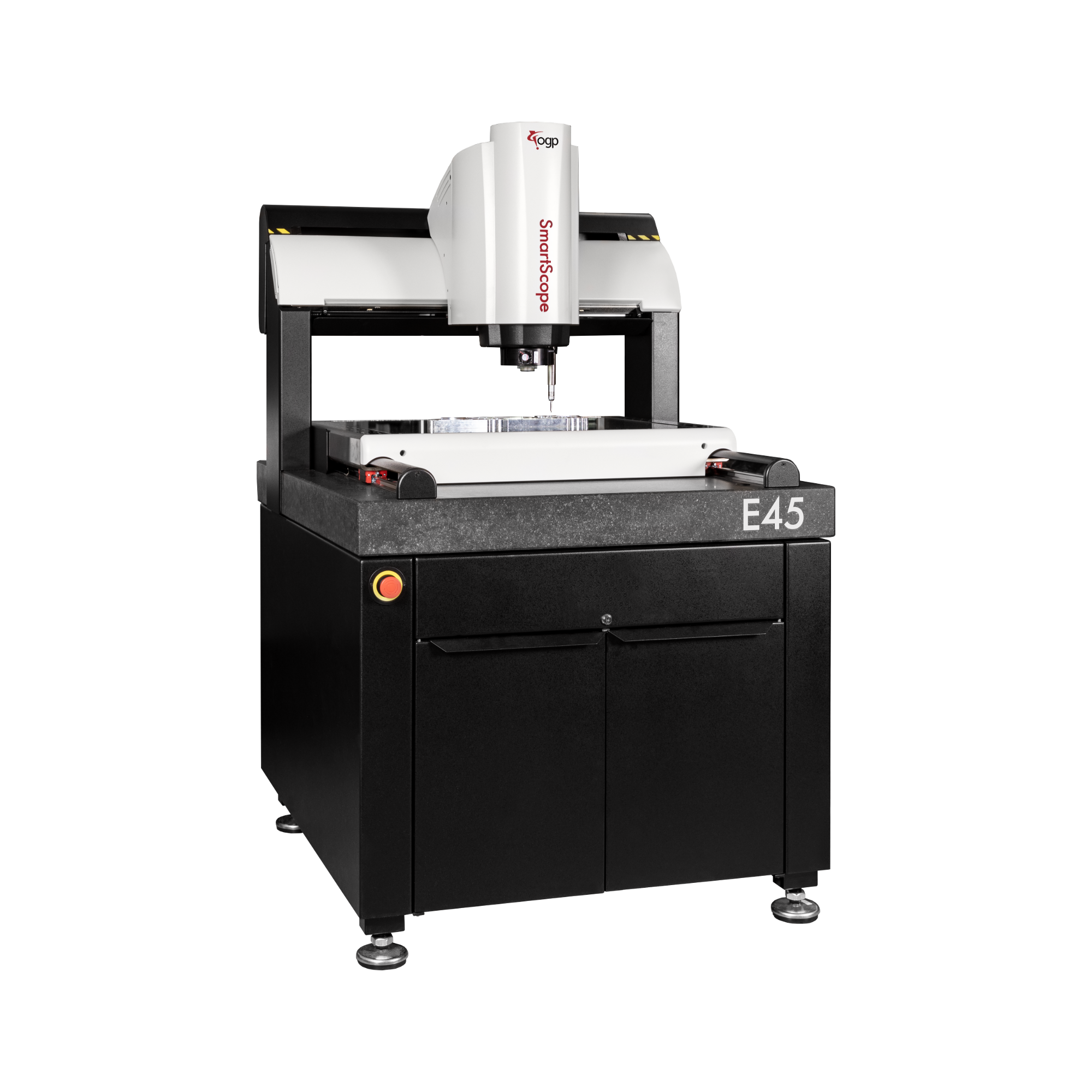

SmartScope  E7 E45
Merací rozsah XY [mm] 250 (300) x 150 500 x 450 (610)
Merací rozsah Z [mm] 200 200(300)
Presnosť XY [µm] 2,2+5L/1000 2,8+5L/1000
Presnosť Z (optické meranie) [µm] 3,8+5L/1000 (2,8+4L/1000)1 3,8+5L/1000 (2,8+4L/1000)1
Rozlíšenie snímačov [µm] 0,1 0,1
Hmotnosť (orientačná) [kg] 165 960
Nosnosť [kg] 25 65
Voliteľné dotykové senzory TP20/200 TP20/200

L je meraná dĺžka v milimetroch. Presnosť závisí od voľby použitého senzora a podmienok prostredia.

1Presnosť v osi Z pri použití šošovky 2.0x.


Software

ZONE3

Pokročilý ovládací a vyhodnocovací softvér pre prácu s meracími prístrojmi OGP. Softvér s moderným vzhľadom a širokou škálou implementovaných funkcií, vrátane práce s 3D CAD modelom a možnosťou operátorského prostredia.

  • Ovládanie všetkých typov senzorov v jednom softvéri
  • Automatické generovanie snímacej trajektórie
  • Optimalizácia behu programu podľa polohy súčiastky na stroji
  • Vyhodnotenie podľa ISO alebo ASME
  • Vyhodnotenie pokročilých elementov – závit, ozubenie, drsnosť
  • Vyhodnocovanie komplexných  geometrických tolerancií
  • Podporuje všetky bežné formáty CAD modelov vrátane pokročilého PMI



Verzie:

Express – obsahuje všetky charakteristiky, bežne používané snímacie nástroje, základné geometrické tolerancie, podporu 2D modelu

Prime – navyše oproti Express obsahuje pokročilé snímacie nástroje, pokročilé geometrické tolerancie, podmienky a cykly, prácu s 3D modelom, užívateľskú úpravu hlavičky protokolu, nahradenie modelu pre podobné súčiastky

Pro – navyše oproti Prime obsahuje vyhodnotenie závitu a ozubenia, podporu PMI (model zahŕňajúci rozmerové a geometrické tolerancie a ďalšie špecifické údaje a je súčasťou Priemyslu 4.0), poloautomatickú tvorbu programov s použitím 3D modelu

Offline – varianta pre tvorbu programov bez meracieho stroja - obsahuje všetky funkcie verzie Pro

ZONE3 je štandardne pri všetkých prístrojoch FUSION, FlexPoint, SmartScope Flash & CNCSmartScope Vantage, Smartscope SP, Smartscope ZIP, Lazer a voliteľne pri prístrojoch SNAP.​

×
