Laserový interferometer

Výhody prístroje

Najpresnejšie dostupné meradlo s rozlíšením 100 pm pri rýchlosti až 7 m/s
Jednoduché ustavenie vďaka elektronickému vyrovnaniu
Softvér systému je v slovenčine s doživotnou softvérovou podporou a upgradami zadarmo
Systém je prenosný s celkovou váhou do 10 kg
Generovanie dráhy CNC stroja (G kód) je v cene štandardnej konfigurácie
Vyhodnotenie výsledkov je podľa svetových štandardov (ISO, ASME, VDI, JIS alebo GB)

Opis

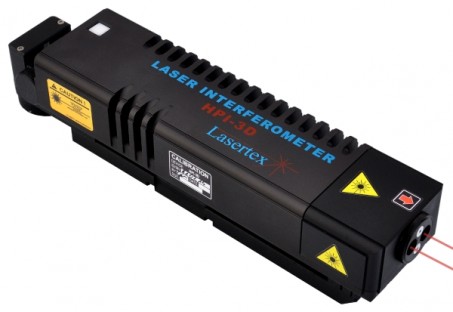

Laserový interferometer HPI-3D od spoločnosti Lasertex je najpresnejšie dostupné meradlo, ktoré sa používa najčastejšie na kompenzáciu meracích a obrábacích prístrojov, či na bežné meranie dĺžky. Prístroj je možné použiť na meranie dlhých vzdialeností rádovo desiatok metrov, alebo naopak veľmi krátkych vzdialeností rádovo stoviek piko metrov. HPI-3D umožňuje meranie objektov s rýchlosťou až 7 m/s s rozlíšením 0,0001 µm.

Systém je možné použiť vo vedeckých laboratóriách, strojárskych halách alebo napríklad na vonkajších plochách. Vďaka svojej kompaktnosti je možné ho zbaliť iba do príručného kufríka s hmotnosťou do 10 kg.

V štandardnom vybavení systém obsahuje laserovú hlavu, optiku na meranie lineárnych veličín, snímače na kompenzáciu prostredia a počítač so softvérom. Pre väčšinu základných aplikácií je štandardné vybavenie dostatočné. V prípade potreby je možnosť dovybaviť o komponenty na meranie kolmostí, rovinností alebo napríklad na presné meranie polohovania rotačných osí.

Príslušenstvo laserového interferometra

3D optika

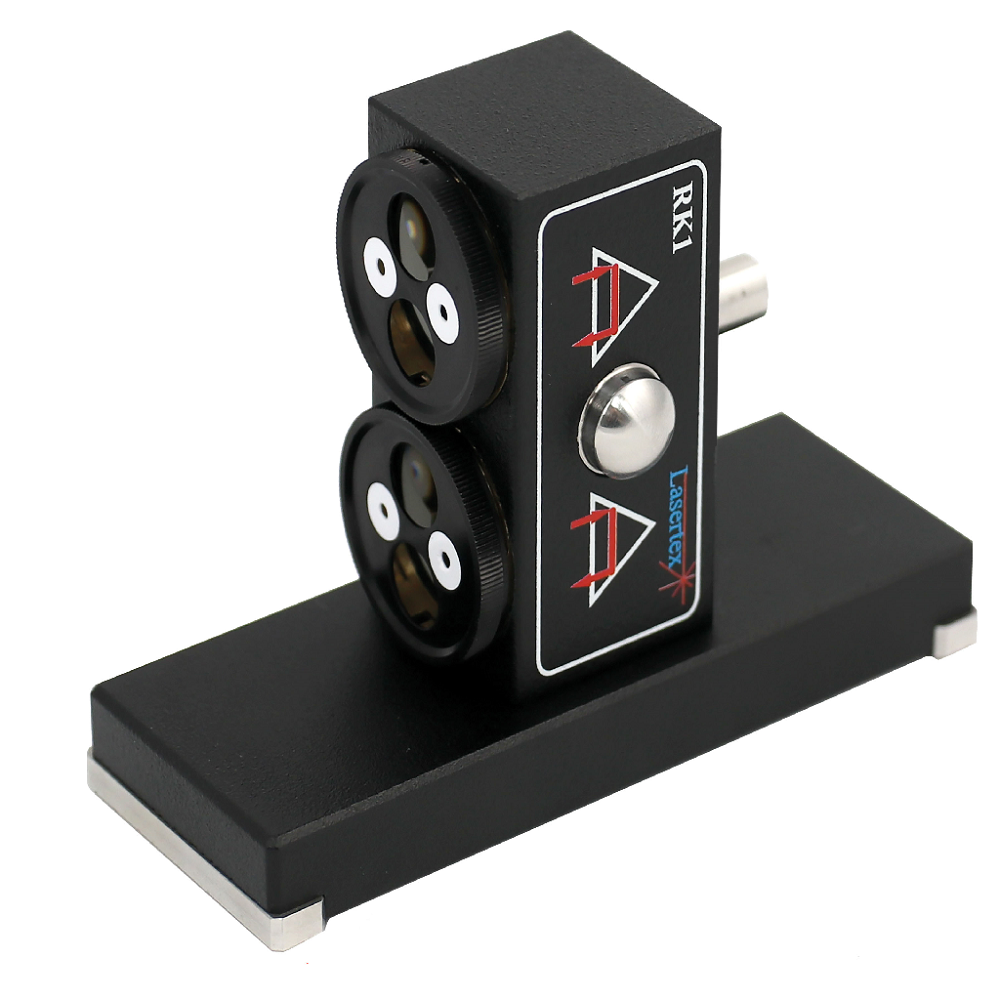

Uhlová optika

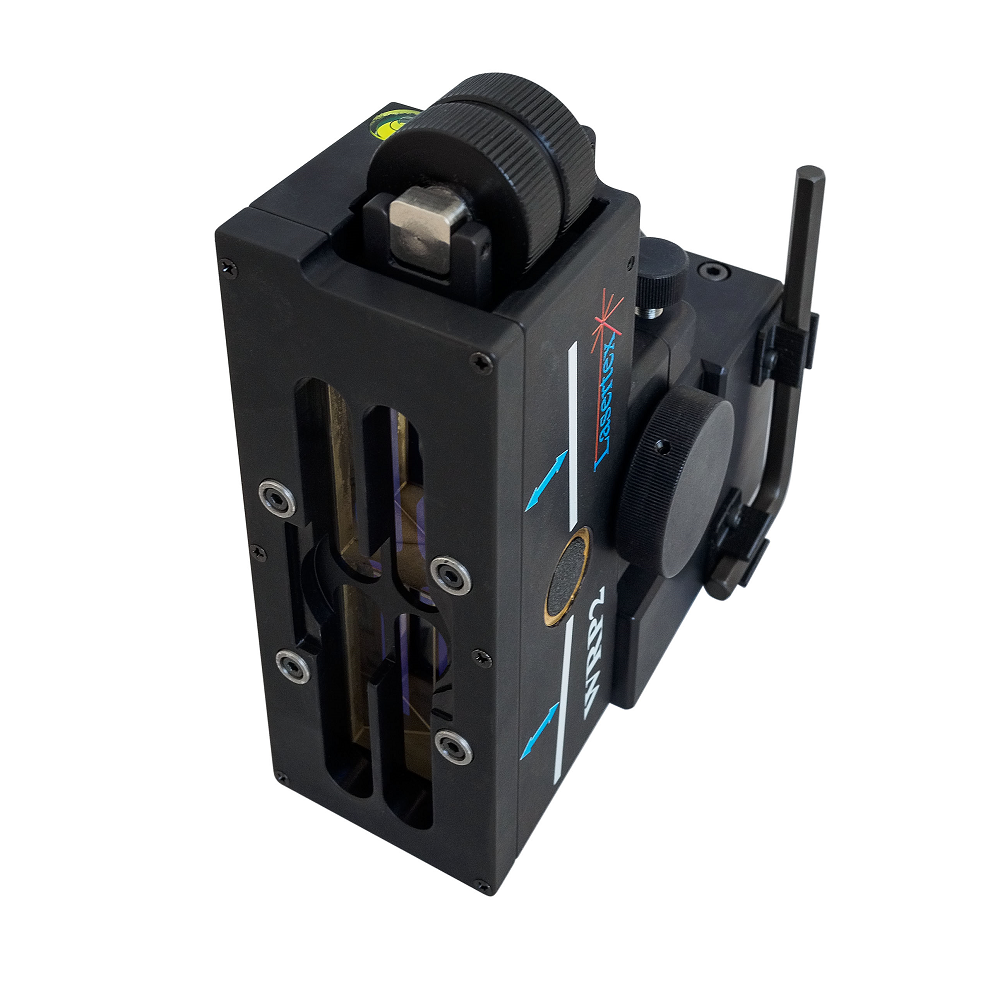

Wollaston

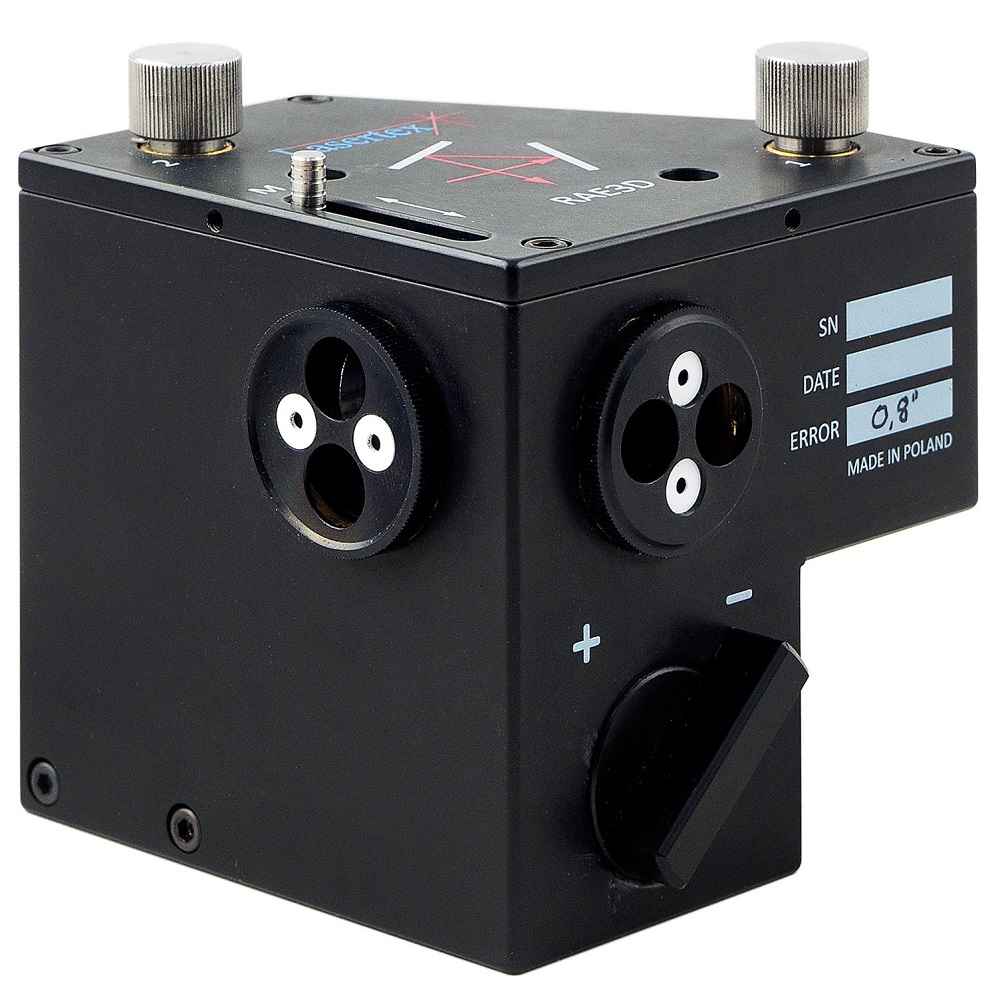

Pravý uhol - kolmosť

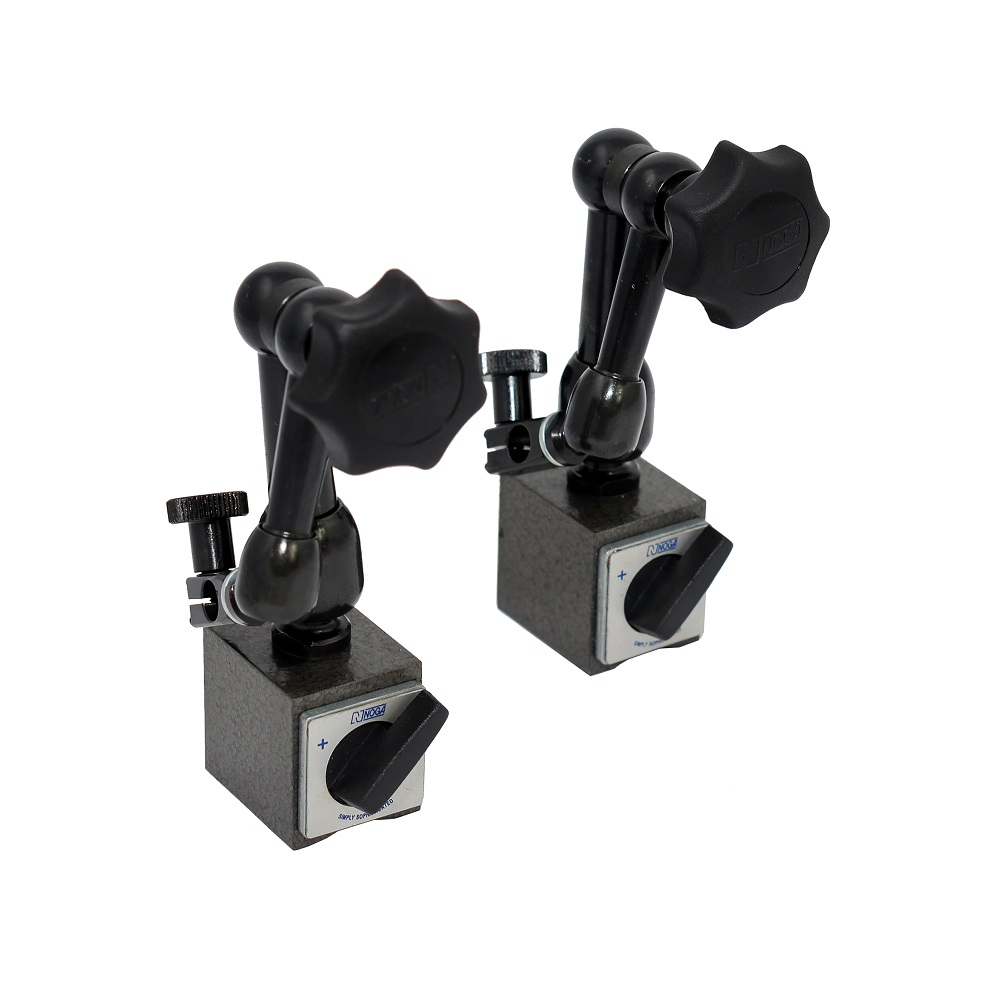

Magnetické držiaky

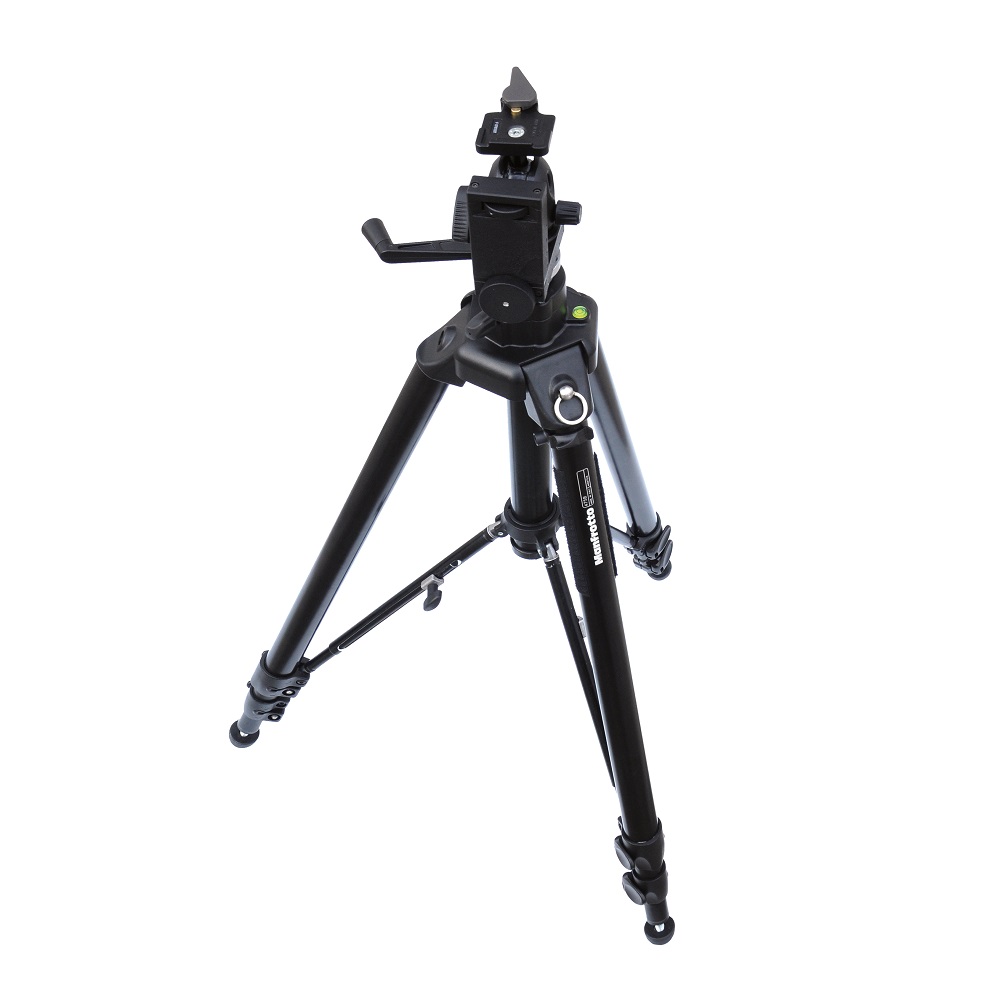

Statív

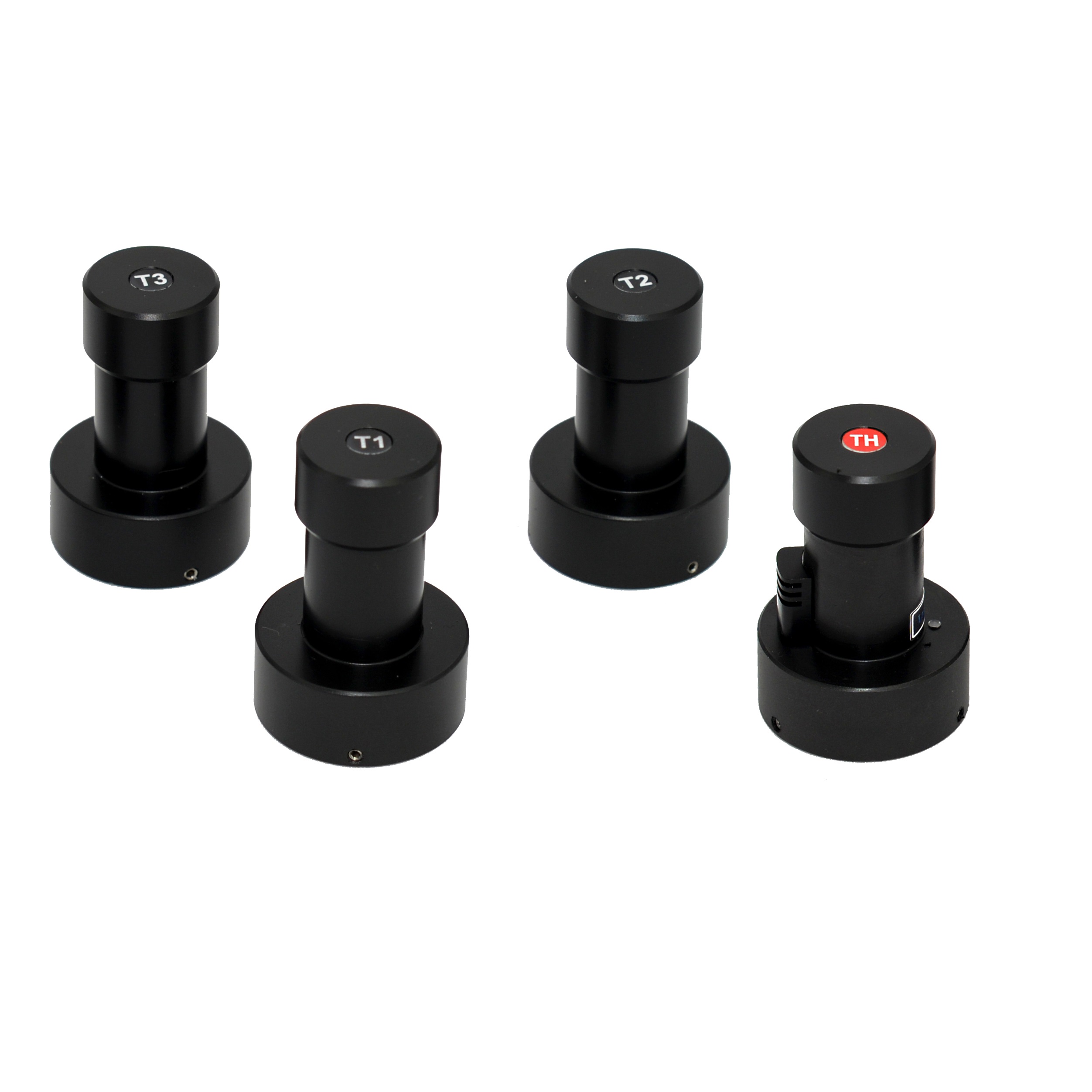

Bezdrôtové senzory

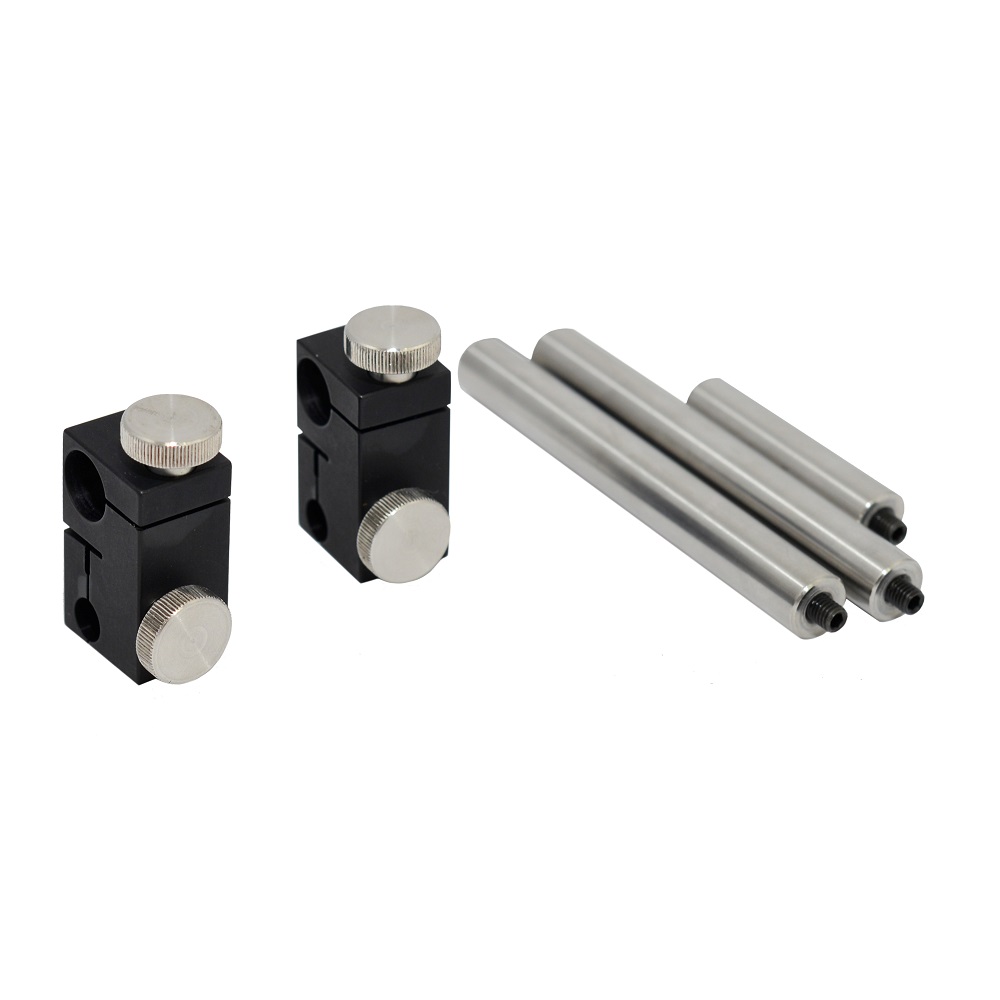

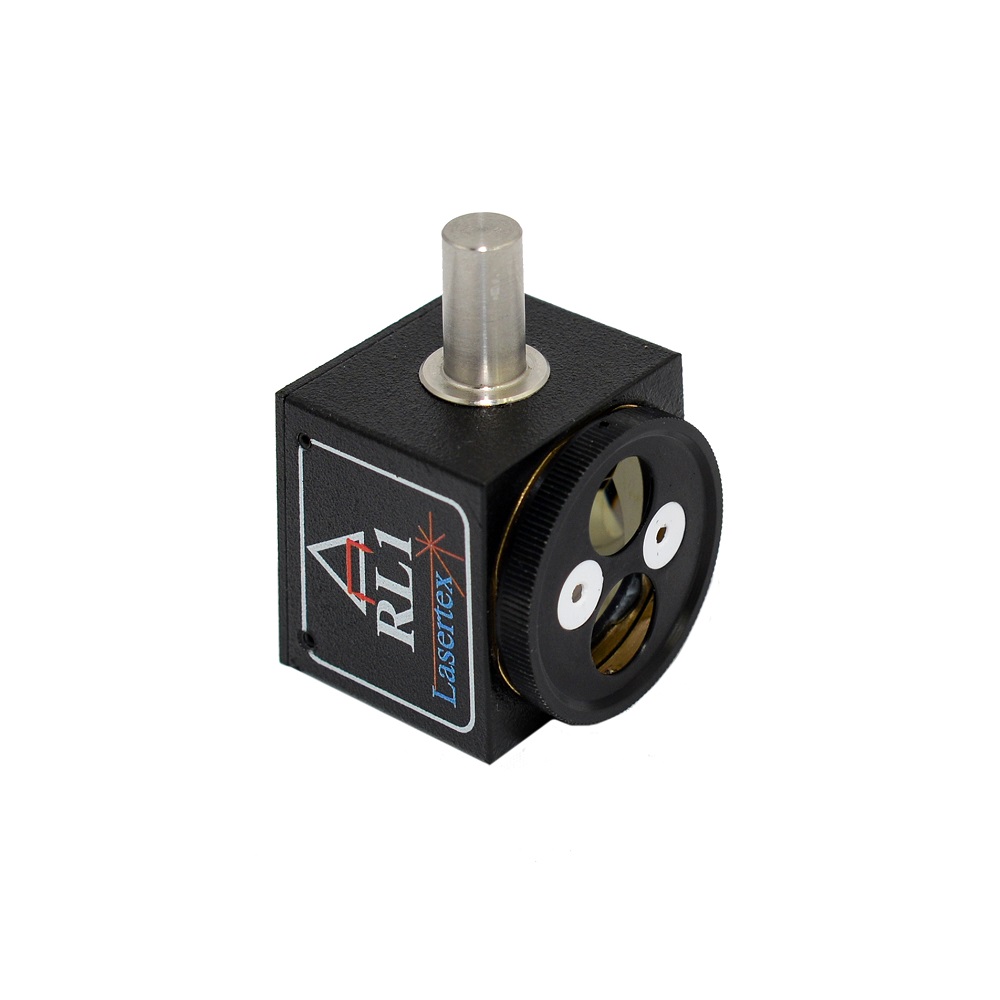

Ustavovacie elementy

Aplikácia systému

Vyhodnotenie presnosti geometrie stroja
- Priamosť
- Kolmosť
- Rovinnosť
- Uhly
- Rovnobežnosť
Polohovanie obrábacích a meracích strojov
Dynamická diagnostika strojov
Kontrola vedenia obrábacích strojov a guličkových skrutiek
Meranie vibrácií
Údržba strojov
Ustavovanie strojov
Veľmi presné laboratórne meranie

Technická špecifikácia

Hlavná špecifikácia
Typ lasera	He-Ne laser (632,99 nm) s frekvenčnou stabilizáciou
Presnosť vlnovej dĺžky	± 0,005 ppm
Maximálna rýchlosť	± 7 m/s (20 m/s)
Rozlíšenie	100 pm
Doba stabilizácie lasera	< 5 min
Rozsah teplôt	0-40 °C
Meranie vibrácií až	Up to 100 KHz
Kompenzácia prostredia	Probíhá v reálném čase pomocí bezdrátových senzorů 1x senzor pro měření teploty, vlhkosti a tlaku 3x senzor pro měření teploty materiálu
Hmotnosť	1200 g – laserová hlava 500 g –přívod napájení

Meranie	Rozsah	Rozlíšenie	Presnosť
Vzdialenosť	0-40 (40-80) m	0,0001 µm	0,41 µ/m
Rýchlosť	0-7 m/s	0,25 µm/s	±0,01 % µm
Meranie Uhla	0-3600 arcsec	0,001 arcsec	±0,1 ppm
Priamosť (s úhlovou optikou)	0-15 m	0,01 µm	±0,2 % µm
Priamosť (s Wollastonem)	0,3-9 m	0,01 µm	±0,5 % · L µm
Priamosť (3D optika)	0-6 m	0,1 µm	(5 + 5 · L) µm
Rovinnosť	0-15 m	0,01 µrad	±0,2 % µm
Kolmosť	±1000 arcsec	0,01 µm	±0,5 arcsec

* L – vzdialenosť medzi optickými komponentmi v metroch
